Le clavier de l'Amstrad CPC 6128

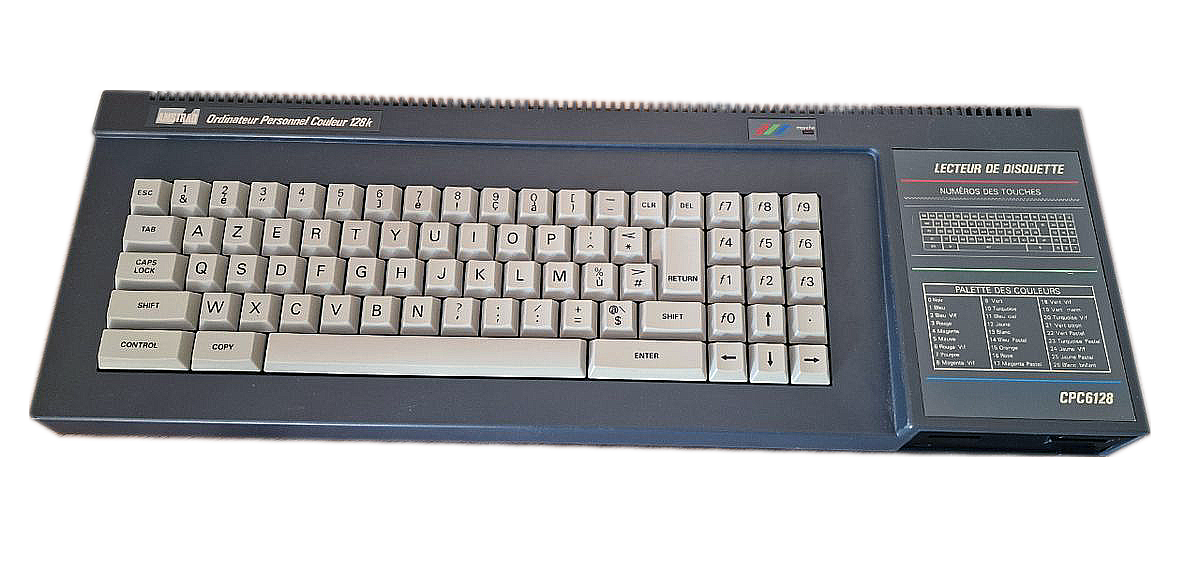

L’Amstrad CPC 6128, lancé en 1985, est équipé d’un clavier à touches basses, représentant une évolution par rapport au modèle précédent (CPC 464). Ce clavier intègre une conception moderne, tant sur le plan mécanique qu’électrique.
Caractéristiques techniques du clavier

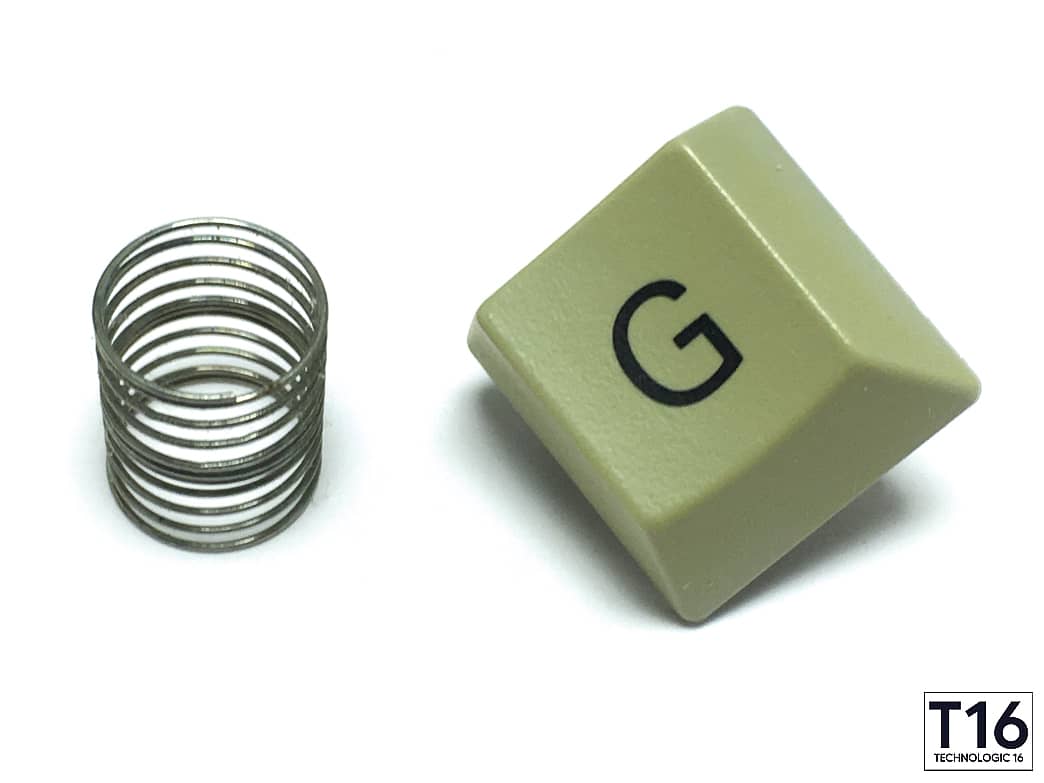

Le clavier du CPC 6128 utilise une membrane souple imprimée, contrairement au système à plongeurs du premier modèle (CPC 464). Chaque touche repose sur deux ressorts : un intégré dans la touche elle-même et un second entre celle-ci et la plaque support. Cette conception améliore le confort d’utilisation tout en réduisant l’encombrement.

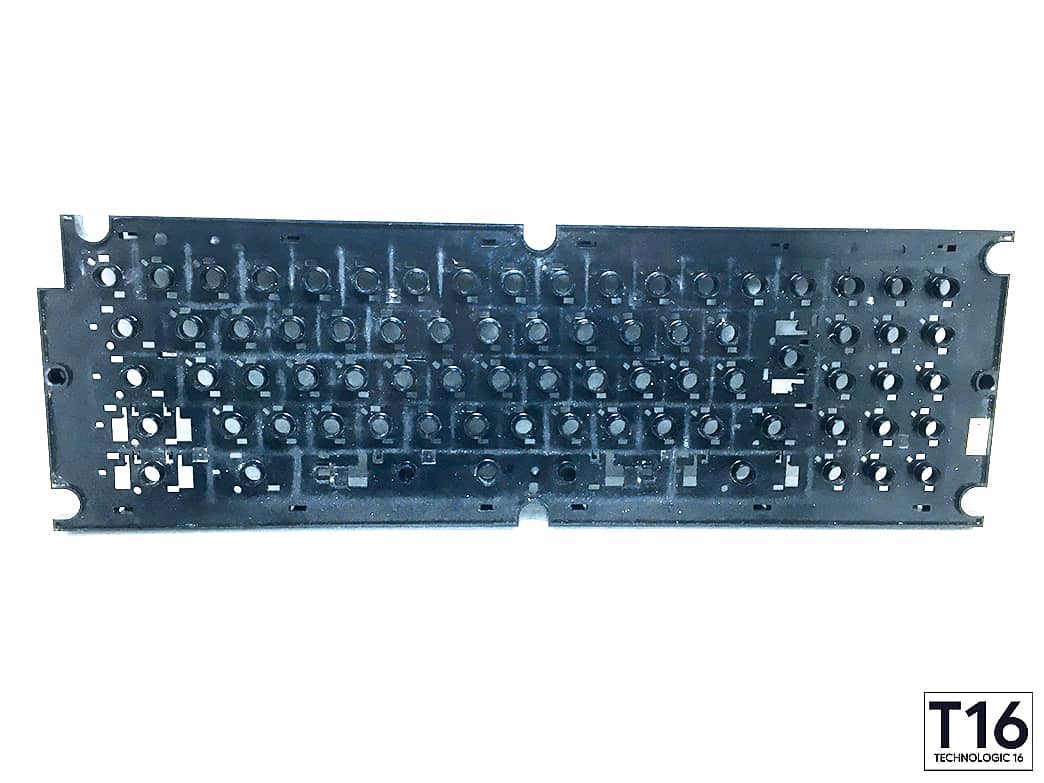

La plaque support des touches est en PVC rigide, renforcée par une fine plaque métallique située en dessous, assurant rigidité et stabilité. La nappe reliant le clavier à la carte mère est souple et fragile, ce qui rend les manipulations délicates.
Fonctionnement
Le principe de détection des touches suit un balayage matriciel effectué par le processeur Z80. Lorsque l’utilisateur appuie sur une touche, les circuits imprimés sur la membrane entrent en contact, envoyant un signal électrique interprété comme une action utilisateur.
Un système partagé avec le second modèle du CPC 464
Il est important de noter que ce type de clavier n’est pas exclusif au CPC 6128. En effet, le deuxième modèle de clavier du CPC 464 adopte exactement le même système :
- Touche avec ressort intégré
- Membrane souple imprimée
- Plaque support en PVC
- Nappe souple de connexion
Ce changement marque une évolution notable par rapport au premier clavier du CPC 464, qui utilisait un système à plongeurs et une carte mère en bakélite.
Réparation et maintenance
Avec le temps, ce type de clavier peut présenter des problèmes de contacts dus à l’oxydation ou à l’usure. Le démontage complet est nécessaire pour accéder aux éléments internes, car les touches sont clipsées et ne peuvent être retirées sans ouvrir l’ensemble.
Il est possible de nettoyer les contacts à l’aide d’un produit électronique spécifique, voire de remplacer la membrane si elle est endommagée. Des kits de restauration sont disponibles dans ma boutique, spécialement conçus pour faciliter la réparation de ces claviers vintage.
